TechCut 5™高速切割机

产品中心 > 金相切割机 > TechCut 5™高速切割机

TechCut 5™高速切割机

TechCut 5™可以预置程序精密切割不同尺寸的各种材料,可以高速自动切割材料,提高样品生产量。其微处理系统可以根据材料的材质、厚度等调整步进电动机的切割距离、力度、样品输入比率和自动进刀比。   TechCut 5™ 可以预置切割深度,当切割完成时,工作台自动将样品收回到原位置,停止锯片旋转并开始做散热处理。新的快速更换系统可以轻易的进行T型台面和X型台面的更换,这两种台面都可以提供多种夹具选项以切割各种类型的样品。机器现在可以选择配置内部的1¼加仑(4.7升)或外置的7加仑(26.5升)的冷却液池。

特点:

可快速更换的夹具系统

Y轴可自动进行样品提升,调整范围为0.05"(1.27mm)-3"(76mm)每分钟

工作范围:X轴-6"(152mm);Y轴- 6"(152mm);Z轴-2.5"(64mm)

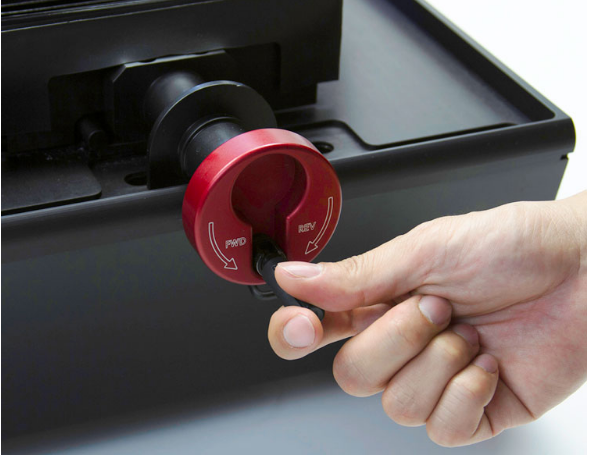

Y轴通过手轮手动操作进行调整

锯片规格:1/2"(12.7mm)或1.25"(32mm)轴径的3-8"(76-203mm)锯片

可调锯片速度范围:500-5000RPM

可以通过高速自动回缩装置调整切割深度

可以通过调整力度(低、中、高)来自动优化进给率

样品旋转和脉冲模式处理复杂、圆形或较厚的样品(当使用可选的#5-5545旋转附件时)

1.25马力(950瓦)高扭矩电机

触摸开关控制所有功能

背射光四行LCD显示(公制或英制)

软启动功能允许锯片先“就位”,然后选择制样切割速度

采用活动喷嘴和清洁软管设计的循环冷却液系统

防喷溅保护罩:采用电子安全联锁设计

切割室采用LED照明

不锈钢储液池 – 可选择配置内部的1¼加仑(4.7升)或外置的7加仑(26.5升)

如果切割黑色金属,强烈推荐配置#5-5580磁性颗粒收集器

机器尺寸:24.5"宽 x 26.7"深 x 26.6"高(622 x678 x675mm)

重量: 142磅(65公斤)

一年保修

美国ALLIED公司设计制造


编号描述
5-5700-ERTECHCUT 5™ 高速切割机
采用外部储液池, 100-240 V, 50/60 Hz 单相.
包含: #80-ASSORT-4 assorted  8" 切割锯片, 3" 锯片法兰盘, 32 盎司切割液.
5-5700-IRTECHCUT 5™高速切割机
采用内部储液池, 100-240 V, 50/60 Hz 单相.
包含: #80-ASSORT-4 assorted  8" 切割锯片, 3" 锯片法兰盘, 32 盎司切割液.

选配配件

编号
描述


5-5330

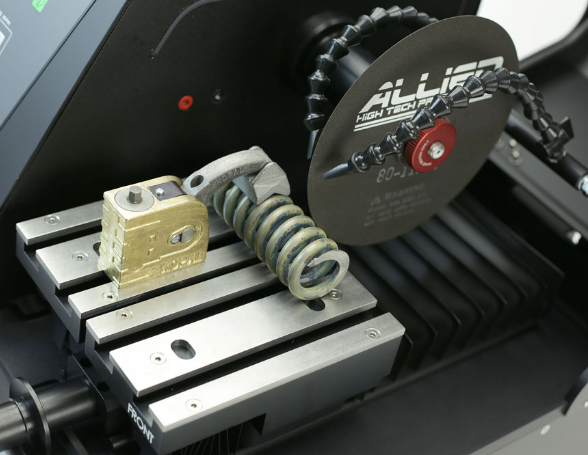

T型工作台面

5-5320

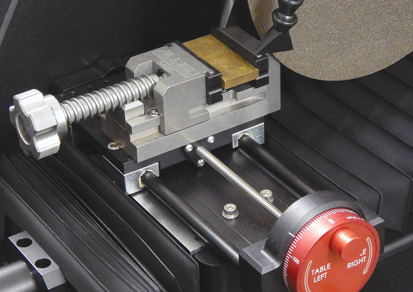

X型工作台面 (25 µm 分辨率)

5-5325
X型工作台面 (5 µm 分辨率)


5-5350

zui厚到1/4" 的样品夹具 (Pk/4)




5-5525

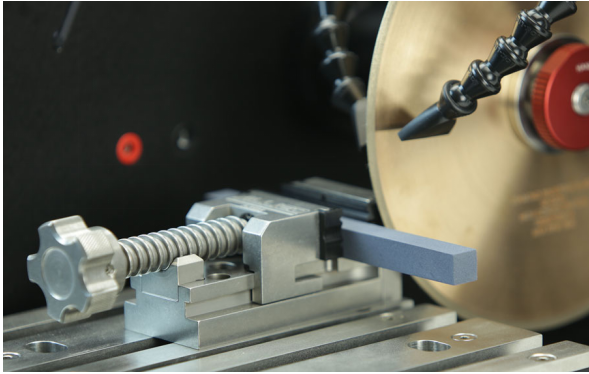

快速滑动不锈钢夹具工作范围:2"
5-4050image.png垂直调整夹具,工作范围:2-1/4"
5-5520image.png凸轮锁夹具
15-1045


配合#5-5520使用的多功能夹具
5-5530


1"工作范围的Z轴可调台面, 0.001"的增量
5-5540

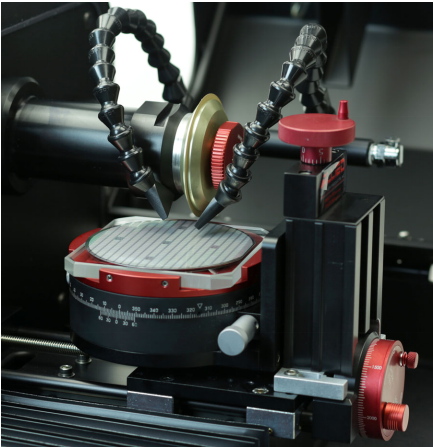

360°旋转切割夹具,zui小转动角度:0.1°, 用于指定台面
5-5545


旋转切割附件
5-5555image.png双鞍钳
5-5560


2"大小泪滴状夹具
5-5070image.png夹具旋转台, 40 mm直径 x 25 mm , 360º 连续旋转(2º分辨率),采用锁紧螺钉
